RPM=Kv * VOLT
馬達轉速由加入的電壓決定。也可以說成 供應電壓決定了馬達的轉速
我每天都在寫報告,順便就把這裡當成報告的輸出地點了,歡迎大家前來看看工程師是如何把一項新產品,從無到有開發出來的。
由於部分內容牽涉到公司的商業機密,部分開發的內容將會進行改寫或保留,但故事的整體性與完整性是不變的。
=========================================================
快過農曆新年了,我們先確定一下各種電壓供應下,割草機馬達輸出的最高轉速。
這個轉速值確定後,我們就約略可以知道最大的扭力值。進一步就可以算出馬達的Kv值來。馬達的Kv值幾乎是固定的,它在馬達被設計出來時就決定了,主要是跟無刷馬達內的繞線與轉子上的永久磁鐵有關。
由於割草機上的電池電壓會隨著工作時間的加長,進而慢慢往下降低。馬達控制器也會隨時監看電壓值,以便控制最終的割草機轉速。由於無刷馬達的換相控制是採用所謂的電子換相控制。
這也就是說,割草機的最大轉速會跟著電池電壓而變動。我們挑的割草機高速馬達經過測試後發現,在20V時還是可以轉動,但是轉速降到4300RPM左右。在這較低轉速下,還是可以割草,只是此時割草的力道較弱而已!!
理論上,最高轉速以下的任一個轉速都是可以達到的,這也是我們常聽到的"變頻"控制。不過,還是有控制器與馬達允許最大電流的限制。實際上還有許多條件限制存在,以免造成馬達相關零件的損換。
關於無刷馬達的專有名詞請參考旗威科技 2016年初版的專業書籍 "BLDC馬達控制實務"一書

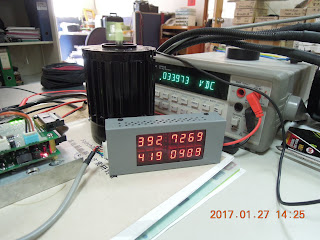

供電36V時,馬達轉速:7698RPM
供電38V時,馬達轉速:8121RPM
供電40V時,馬達轉速:8618RPM
供電34V時,馬達轉速:7269RPM
供電32V時,馬達轉速:6915RPM
供電30V時,馬達轉速:6489RPM
供電28V時,馬達轉速:6072RPM (Sorry,DVM接頭突然鬆脫,所以沒量到電壓值)
供電26V時,馬達轉速:5627RPM
供電24V時,馬達轉速:5204RPM
供電22V時,馬達轉速:4777 RPM
供電20V時,馬達轉速:4393RPM
以上就是我們實驗後,得到的相關轉速資料,有人推算出實際的Kv值嗎?
我們將保留 一台電動割草機 以特別優惠價給在今年過年時期間(1/28-2/4)回答得最好的人。請回答在本部落格,並留下您個人的Email。
謝謝 感恩
RPM V KV
回覆刪除4393 20 219.65
4777 22 217.1363636
5204 24 216.8333333
5627 26 216.4230769
6072 28 216.8571429
6489 30 216.3
6915 34 203.3823529
7698 36 213.8333333
8121 38 213.7105263
8618 40 215.45
KV AVG 214.9576129
不知道這樣算對嗎?
我沒草可割,純粹技術交流
